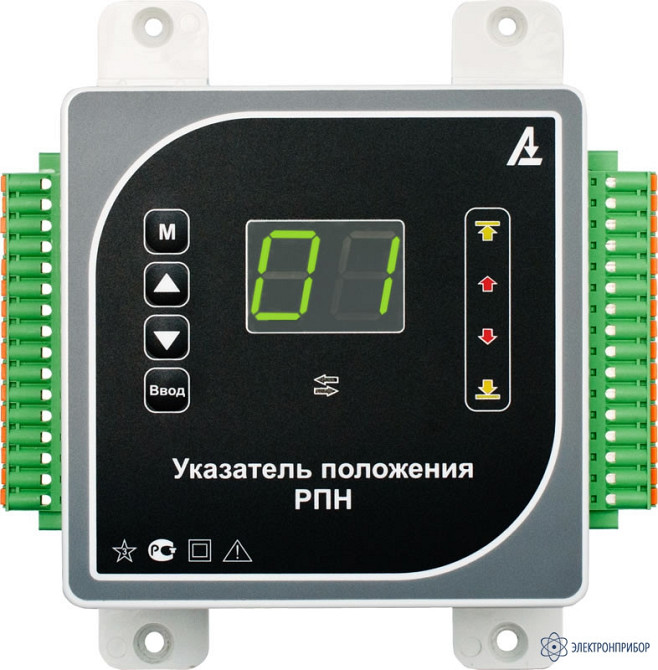

УП-41 указатель положения привода

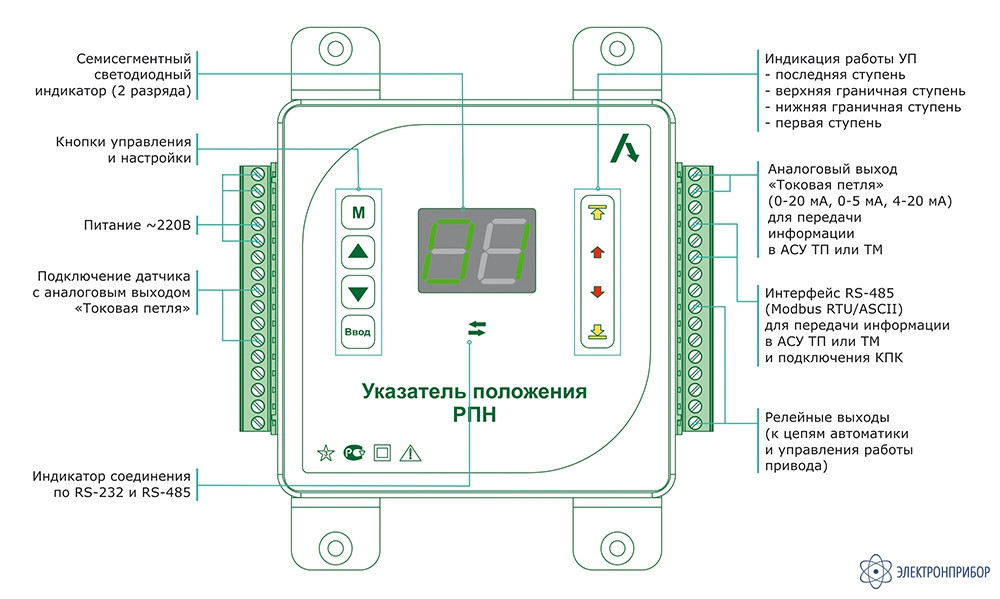

Описание указателя положения привода УП-41:УП 41 – указатель с датчиком, имеющим аналоговый выход «Токовая петля», и возможностью настройки с клавиатуры на лицевой панели прибора.Дополнительные возможности:Клавиатура для настройки и калибровки прибора;Изменение яркости свечения индикатора;Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов.Логометр  УП 41 предназначен для приводов:MR, EM и ED-S;MZ-2, MZ-4 с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4 , который оснащен аналоговым выходом «Токовая петля»;ПДП-4 и т.п., рассчитанные на сельсин-датчик, с заменой сельсин-датчика датчиком положения привода ДП-3  с аналоговым выходом «Токовая петля»;любых других приводов с резистивными датчиками, имеющими аналоговый выход «Токовая петля» (0–5 мА, 4–20 мА, 0–20 мА).Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):для передачи информации о ступени привода в АСУ ТП или ТМ;для подключения к ПК и настройки прибора с помощью специального программного обеспечения.Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:для передачи информации о ступени привода в АСУ ТП или ТМ.Дискретные выходы, на клеммы которых подаются сигналы управления реле:«Блокировка: прибавить»Указывают на достижение граничных ступеней привода«Блокировка: убавить»«Первая ступень»Указывают на достижение первой/последней ступени«Последняя ступень»«Переключение: прибавить»Указывают на переключение ступени привода РПН«Переключение: убавить»Настройка УП 41 может осуществляться с использованием:Клавиатуры, расположенной на лицевой панели прибора;ПК и специального программного обеспечения.УП 41 выпускается в корпусах всех типоразмеров.Технические характеристики указателя положения привода УП-41:ПараметрЗначениеПодключаемые типы датчиковС токовым выходомВозможные цифровые выходыRS-232RS-485Дополнительные выходыАналоговый ТП;Дискретные РВ;Дискретные БЛТип корпусаА, Б, В, Г, Д, ЕНапряжение питания для указателей в корпусе А~220 В ± 20%Напряжение питания для указателей в корпусах Б, В, Г, Д, Е90 – 370 ВВходное напряжение переменного тока85 – 264 ВВходное напряжение постоянного тока120 – 370 ВПотребляемая мощность, не более5 ВтЯркость свечения индикатора10000 мкдМаксимальный ток на клеммах реле управления120 мAМаксимальное допустимое напряжение на клеммах реле управления400 ВВоздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69группа С4 УХЛ, категория размещения 4.1Воздействие механических факторов внешней среды: ГОСТ 17516.1М7Степень защиты указателя: ГОСТ 14254IP 20Температурный диапазонот -40 до +50 °ССрок службы15 летКомплект поставки УП-41№НаименованиеКоличество1Указатель положения привода УП-411
