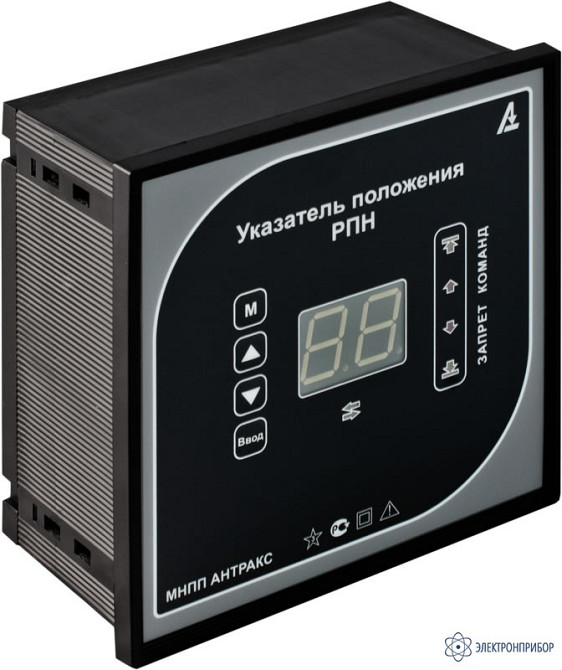

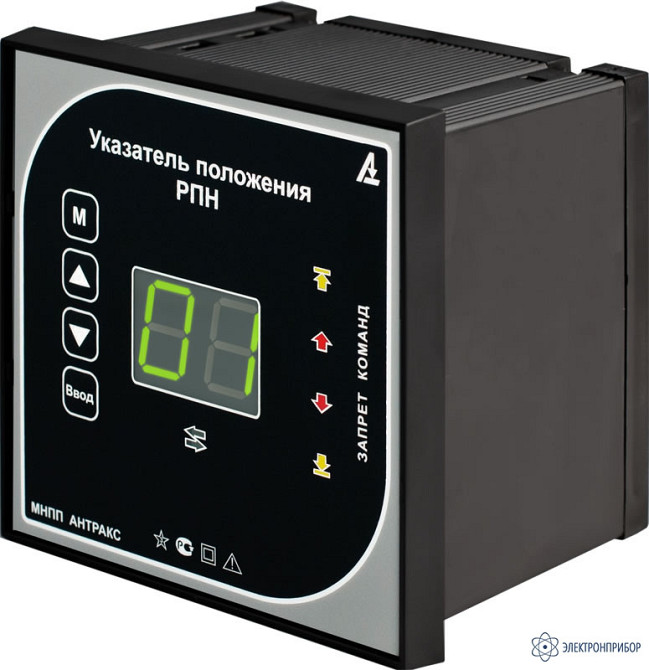

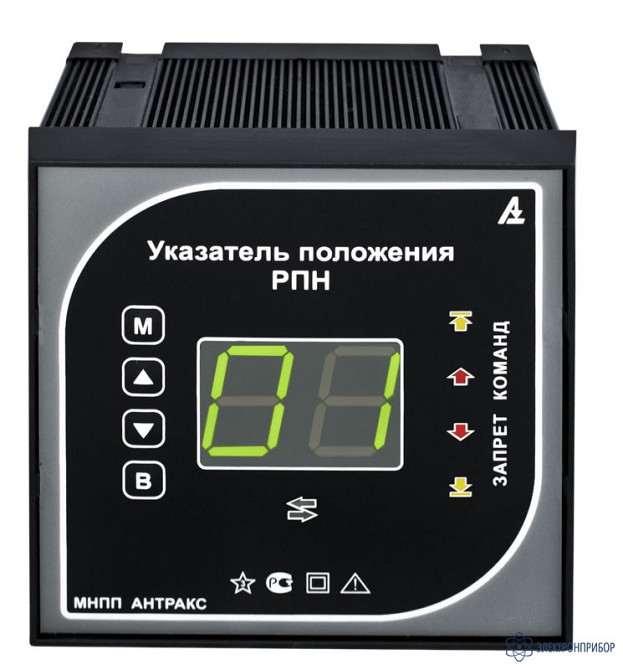

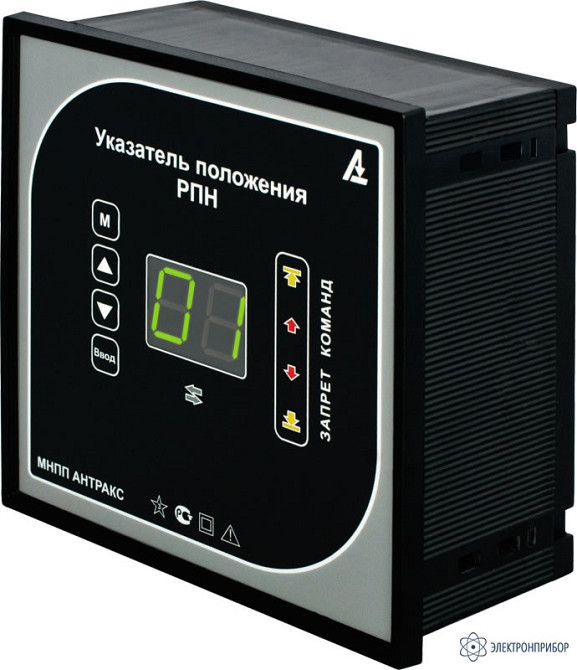

УП-25 указатель положения привода

Описание указателя положения привода УП-25:УП 25 - универсальный указатель для привода РПН с любым типом датчика Многофункциональный указатель УП 25, разработанный с участием ФСК ЕЭС России, включает в себя функции всех видов указателей. Универсальность УП 25 заключается в том, что все входы и выходы выполнены в одном приборе. Это позволяет, не расширяя номенклатуры оборудования, имея единственный вид прибора, решить все задачи, связанные с индикацией на ЩУ и передачей в системы АСУ ТП и другие системы автоматизации ступени трансформатора. УП 25 легко перенастраивается на другой тип датчика. Даже при смене привода нет необходимости замены указателя, а универсальность и наличие нескольких разновидностей выходов позволяет интегрировать прибор в любую систему АСУ ТП.УП 25 имеет автоматическую фиксацию «мёртвых ступеней» и счётчик переключений(по желанию заказчика).Совместимые приводы:MZ-2, MZ-4, вместо указателя ступеней ЛКМ;MR , EM-1, ED-S, ED100-S;BUF3, BUE3;ПДП-5Л, ПДП-4, ПДП-4У;МА-1, МАК-1;ПМ-2Ми любые другие приводы с количеством ступеней не более 99.Дополнительные возможности:Клавиатура для настройки и калибровки прибора;Изменение яркости свечения индикатора;Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов на лицевой панели прибора;Возможность компенсации сопротивления соединительных проводов резистивного датчика или задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.Цифровые интерфейсы базовой комплектации RS-485/RS-232 (корпус Е только RS-485):для передачи информации о ступени привода в АСУТП или ТМ;для подключения к ПК и настройки прибора с помощью специального программного обеспечения.Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:для передачи информации о ступени привода в АСУ ТП или ТМ.Дискретные выходы, на клеммы которых подаются сигналы управления реле:«Блокировка: прибавить»Указывают на достижение граничных ступеней привода«Блокировка: убавить»«Первая ступень»Указывают на достижение первой/последней ступени«Последняя ступень»«Переключение: прибавить»Указывают на переключение ступени привода РПН«Переключение: убавить»Настройка УП 25 может осуществляться с использованием:Клавиатуры, расположенной на лицевой панели прибора;ПК и специального программного обеспечения.УП 25 выпускается в корпусах всех типоразмеров.Технические характеристики:ПараметрЗначениеПодключаемые типы датчиковРезистивныйСельсин-датчикС токовым выходомС BCD-выходом (кроме корпусов А, Е)С цифровым выходом RS-485Возможные цифровые выходыRS-232RS-485Дополнительные выходыАналоговый ТП;Дискретные РВ;Дискретные БЛТип корпусаА, Б, В, Г, ДНапряжение питания для указателей в корпусе А~ 220 В ± 20%Напряжение питания для указателей в корпусах Б, В, Г, Д90 – 370 ВВходное напряжение переменного тока85 – 264 ВВходное напряжение посто
