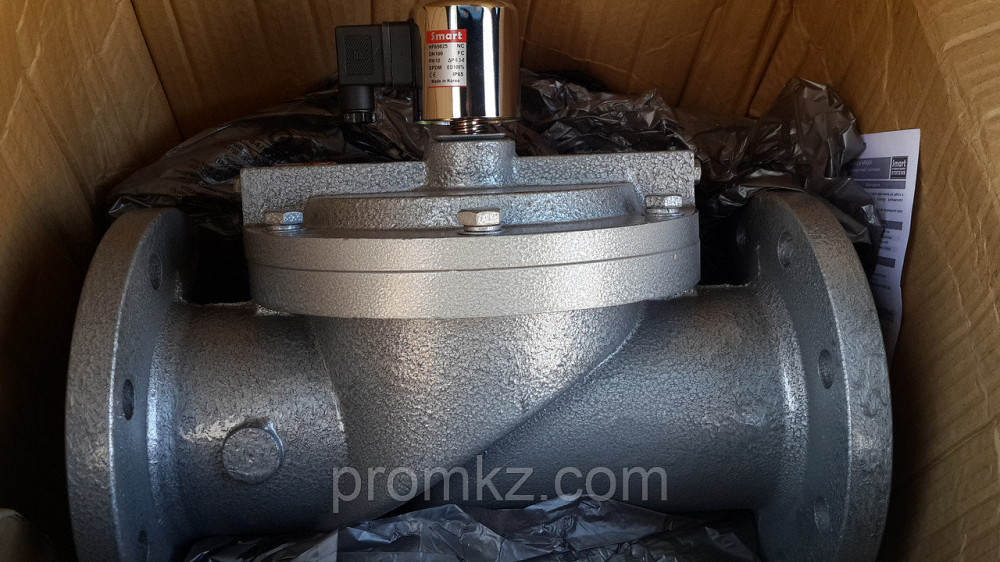

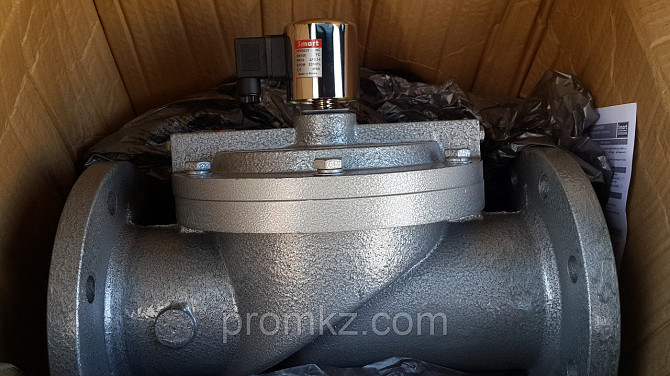

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН DN 100 фланцевый

DN 100, нормально-закрытый, фланцевое присоединение, AC 220V;
с диафрагмой NBR предназначен для воды, нейтральных жидкостей и газов при Т от -10 до +90 С.
Применяется в трубопроводах и на предприятиях, где происходит большой расход среды, протекающей через клапан.
Материал - ковкий чугун.
Нормально-закрытый электромагнитный клапан при пропускании электрического тока через соленоид открывается.
Диафрагма FKM для жидкостей, газов и масла при Т от -20 до +120 С.
Напряжение катушек: DC 24V
Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии HF6502 в корпусе из ковкого чугуна, с фланцевым присоединением ДУ 100, используется в промышленности для дистанционного управления потоком среды в частности в системах водоснабжения (холодного, горячего, технического), также для таких сред как воздух, газы, антифризы. Температура среды протекающей через клапан может быть от -10 °С до +90 °С градусов со штатной мембраной NBR. Как опциюможно приобрести мембрану NBR -20°С до +120°С, которая применима для таких сред как вода, воздух, топливо, масла и другие производные от нефтепродуктов, с вязкостью не более 20 сСТ.
Клапан электромагнитный чугунный SMART HF65025 DN100 mm, комплектуется соленоидными катушками серии «EL-1». На клапаны электромагнитные двухходовые 2/2 можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защитыIP65.
Клапан электромагнитный SMART, «НЗ», серии HF6502 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,3 бар. Максимальное рабочее давление клапанаPN 12 бар, перепад давления 0,3-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.
Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины 0,3 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстиев мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.
Клапаны чугунные SMART, серии HF6502 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелкиили надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх


Диаметр, DN
100


Исполнение
НЗ


С
