Стропильные конструкции, холодный чердак

Ниже представлен пример эффективного решения по обустройству скатной кровли с использованием теплоизоляционных плит. Также представлены решения по обустройству энергоэффективного («пассивного») дома.

С использованием плит

Наличие обширного пространства между потолком и конструкцией наружного кровельного покрытия на холодных чердаках обеспечивает возможность установки слоя энергосберегающей теплоизоляции. Укладку плит изоляции следует производить в два или более слоев без зазоров или щелей между смежными гранями плит. Как правило, установка какой-либо ветровой защиты поверх изоляции не требуется, поскольку движение воздуха незначительно.

Для обеспечения оттока воздуха из карнизов требуется установка ветроотводящего экрана и наличие вентиляционного зазора не менее 50 мм.








Конструктивные решения при проектировании энергоэффективного дома

Конструкции кровли энергоэффективного дома аналогичны используемым для обустройства кровли обычных домов, за тем лишь исключением, что в них применяется более толстый слой изоляции. Выбор висячих стропильных конструкций следует производить с учетом возможности укладки в них слоя изоляции требуемой толщины.

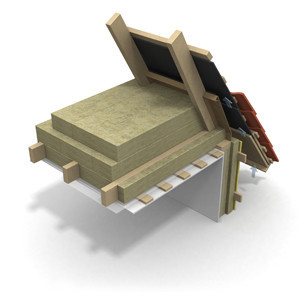

Конструкция кровли
Ветроотводящий экран
Висячие стропильные конструкции / плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus
Пароизоляция
Решетчатая обшивка
Внутренняя поверхность




Примечания:
Согласно определению энергоэффективного или так называемого «пассивного дома» (англ. passive house), данному «Институтом пассивного дома», годовое потребление первичной электроэнергии, а также энергии на отопление и охлаждение не должно превышать определенного уровня. Хотя  качественная теплоизоляция играет основную роль в обеспечении соответствия требованиям стандарта, регламентирующего характеристики «пассивного дома», очевидно, что применение только лишь теплоизоляции не может считаться достаточным для решения этой задачи. Установление требований к другим системам и составным частям здания может осуществляться с использованием различных расчетных инструментов, таких, например, как «Пакет проектирования пассивного дома» (PHPP), представленный на сайте www.passiv.de.

Конструкция кровли
Ветроотводящие экраны
Плиты PAROC eXtra (каркас)
Висячие стропильные конструкции / плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus
Пароизоляция (все соединения должны быть заклеены герметизирующей лентой)
Опорные стойки / плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus
Внутренняя поверхность
