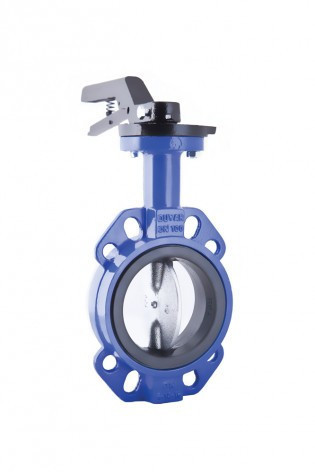

Дисковый поворотный затвор серии Т-0910 с диском из никелированного ковкого чугуна (DUYAR) 80

PN 16 DN 40 ... DN 600 Размер: 1 1/2” ... 24” Корпус: чугун GG25/GGG40  Диск: никелированный чугун GG25 Уплотнение: EPDM/NBR Температура: -10 +120 оС   Технические данные: ДИЗАЙН / DESIGN TS EN 593 РАЗМЕРЫ ФЛАНЦА / FLANGE AND THEIR JOINTS TS ISO 7005-2 BS EN 1092-2 РАЗМЕР МЕЖДУ ФЛАНЦЕВ / FACE TO FACE DIMENSIONS TS EN 558-1 СЕРИЯ-SERIES 20 ИСПЫТАНИЯ / TESTS TSEN 12266-1   ХАРАКТЕРИСТИКА МАТЕРИАЛОВ / MATERIALS NO НАЗВАНИЕ PART NAME МАТЕРИАЛ MATERIAL 1 КОРПУС BODY GG25/GGG40 GG25/GGG40 2 ЗАСЛОНКА DISC GGG40.3/ НИКЕЛЬ НИКЕЛИРОВАННАЯ GGG40.3/NICKEL PLATED 3 РУЧКА LEVER GGG40 GGG40 4 верхний/нижний TOP/BOTTOM STEM НЕРЖАВЕЮЩАЯ СТАЛЬ STAINLESS STEEL 5 ось SEAT EPDM/NBR EPDM/NBR 6 ГЕРМЕТИЧЕСКОЕ PLUG СТАЛЬ STEEL 7 ЗАТЫЧКА PACKING СТЕКЛОВОЛОКНА FIBERGLASS                                                           DN PN6 PN10 PN16   к n od ТОЛЩИНА Thdaiess  (mm) JAB / STUD к n od ТОЛЩИНА Thdaiess  (mm) JAB / STUD к n od ТОЛЩИНА JAB/STUD oD С t E Мера х Длина Adet  (Qty) Мера х Длина m (mm) Мера х Длина m b mxL n b mxL n b mxL n 40 100 4 14 16 M12x102 4 110 4 19 18 M16x105 4 110 4 19 18 M16x107 4 - - - 210 50 110 4 14 16 M12x110 4 125 4 19 20 M16X119 4 125 4 19 20 M16X119 4 65 130 4 14 16 M12x115 4 145 4 19 20 M16x122 4 145 4 19 20 M16X122 4 80 150 4 19 18 M16X118 4 160 8 19 20 M16x122 8 160 8 19 20 M16x122 8 100 170 4 19 18 M16X125 4 180 8 19 22 M16X132 8 180 8 19 22 M16X132 8 265 125 200 8 19 20 M16X132 8 210 8 19 22 M16X136 8 210 8 19 22 M16X136 8 150 225 8 19 20 M16x138 8 240 8 23 24 M20X146 8 240 8 23 24 M20X146 8 200 280 8 19 22 M16x146 8 295 8 23 24 M20X150 8 295 12 23 26 M20X164 8 355 250 335 12 19 24 M16x158 12 350 12 23 26 M20X162 12 355 12 28 29 M24X174 12 300 395 12 23 24 M20X168 12 400 12 23 26 M20X172 12 410 12 28 32 M24X190 12 350 445 12 23 26 M20X186 12 460 12 23 28 M20X190 12 470 16 28 35 M24X210 12 31.8 8 35.1 - 400 495 16 23 28 M20X210 16 515 16 28 32 M24X214 16 525 16 31 38 M27X232 16 33.3 10 36.6 450 550 16 23 28 M20X210 16 565 16 28 36 M24X226 16 585 20 31 42 M27X252 16 38.1 10 41.4 500 600 20 23 30 M20X235 20 620 20 28 38 M24X251 20 650 20 34 46 M30X277 20 413 10 44.6 600 705 20 28 30 M24x262 20 725 20 31 42 M24X286 20 770 20 37 52 M33X320 20 50.8 16 55.10   ТЕМПЕРАТУРА / ДАВЛЕНИЕ TEMPERATURE / PRESSURE  Применение  • Система Отепления-Охлаждения  • Счистные Сооружения  • Бумажная Промышленность  • Водопроводы  • Морская Вода  APALICATION  • HVAC Systems  • Water treatment systems  • Paper industry  • Fresh water system
