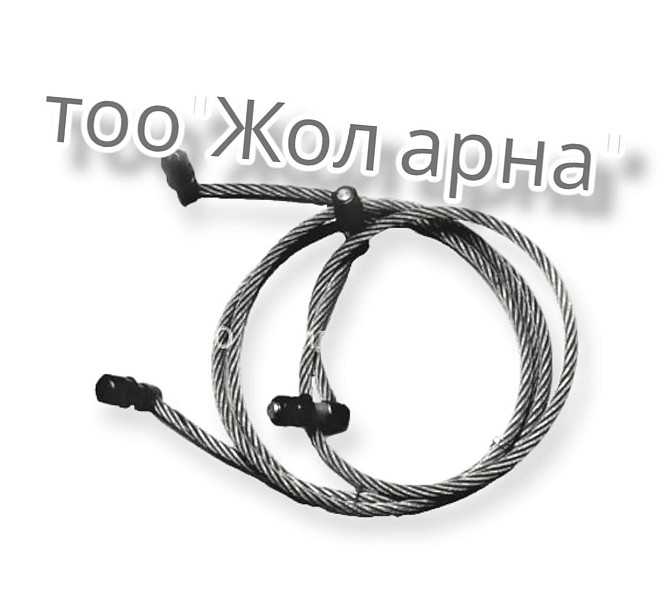

Соединители стрелочные типов I-IV.



 Электрический соединитель в разветвленной рельсовой цепи, предназначенный для пропуска сигнального и тягового   токов на путевом ответвлении.



 Тип соединителя
номер чертежа
Длина.L
Назначение


I.
19.00.00ZH
600mm
перекидной(соединение отдельных участков разветвленной рельсовой цепи)


II
20.00.00ZH
1200mm
Косой(пропуск тягового тока на изолирующих стыках при одно ниточных рельсовых цепях)


III
21.00.00ZH
3300mm
Поперечный (соединение тяговых ниток рельсовой цепи и средних точек стыковых дросселей нескольких путей)


 IV
22.00.00ZH
6700mm
Обходной(для обхода сборных крестовин на стрелках и глухих сечениях)
