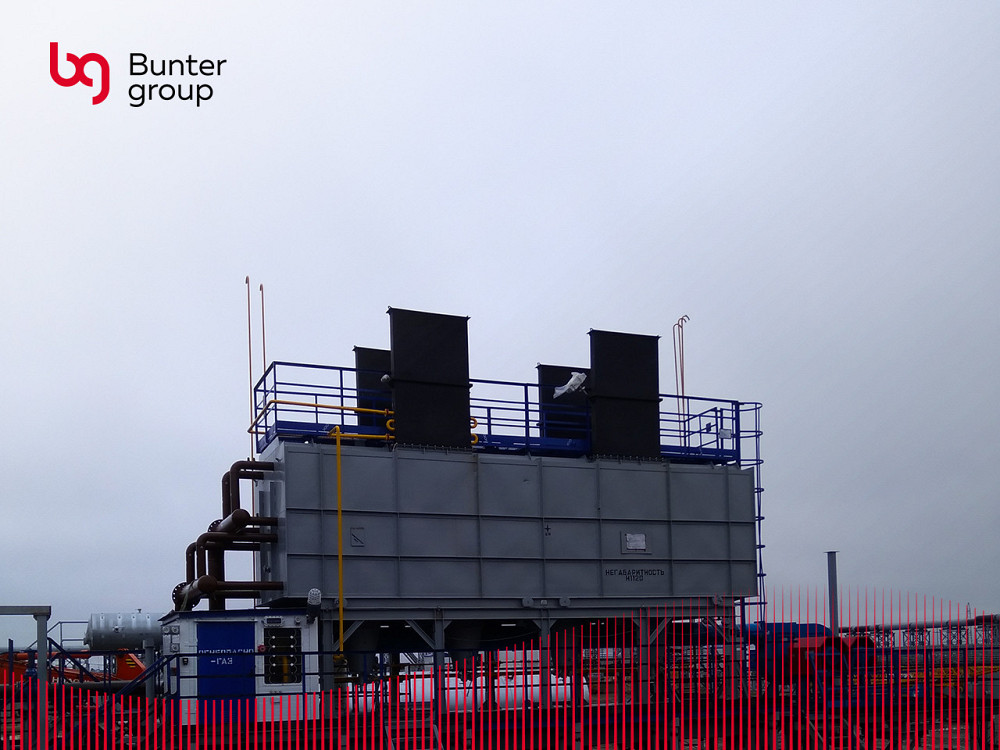

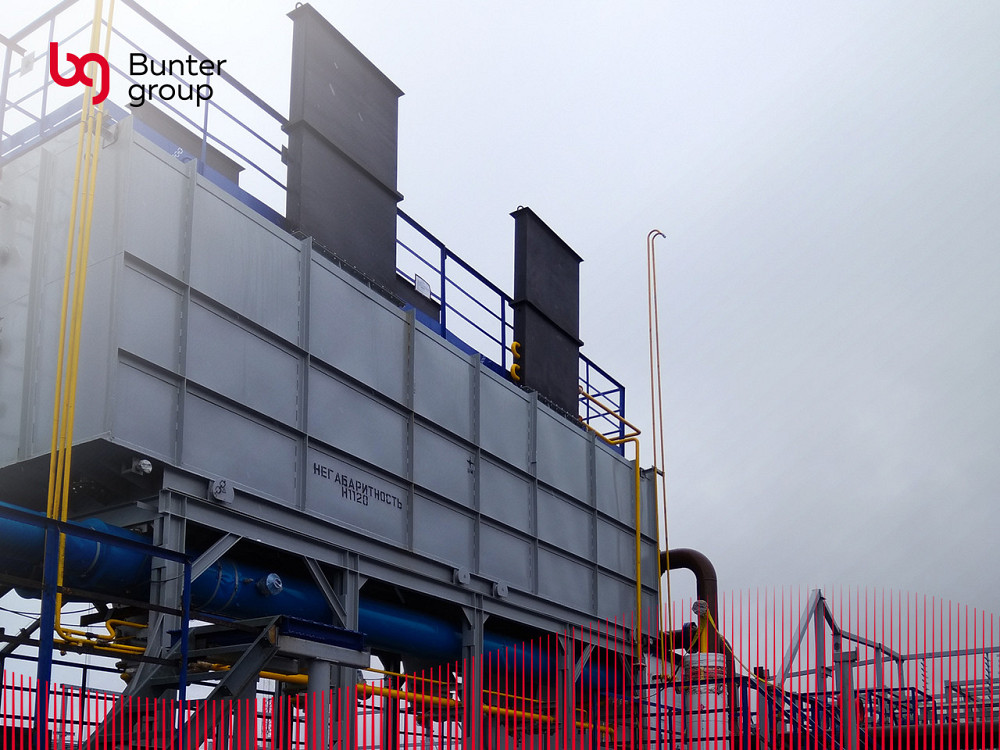

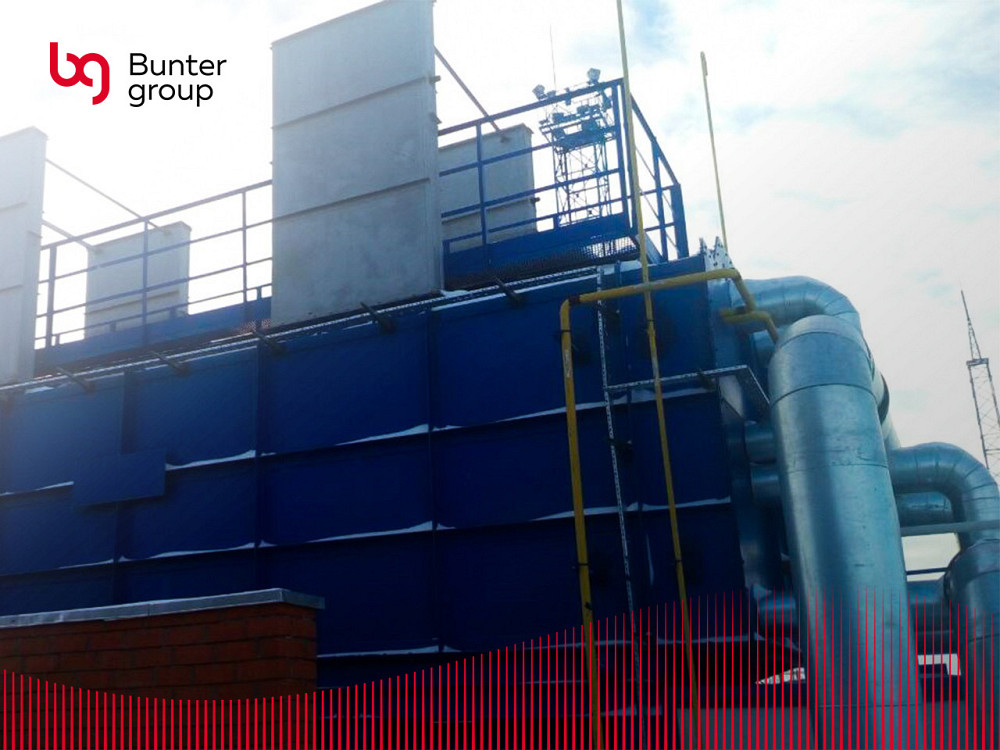

Печь трубчатая блочная ПТБ-10Э

Печи прямого нагрева нефти
Печи трубчатые блочные ПТБ-10Э предназначены для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке, а также для нагрева воды для технологических целей.

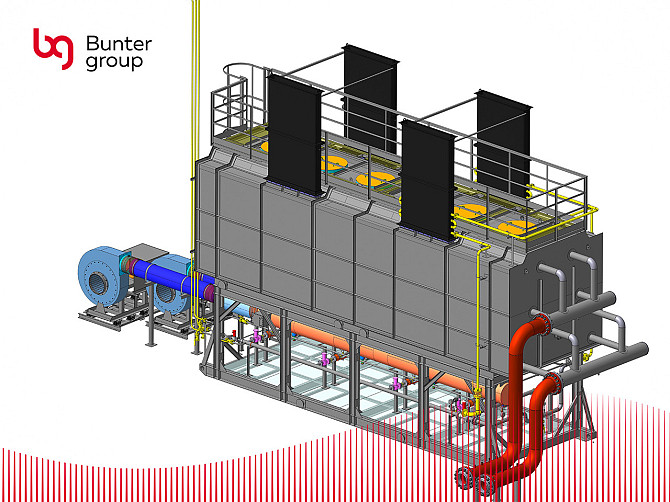

Основные части печи трубчатой блочной ПТБ-10Э


камера теплообменная,


блок основания печи со встроенным ГРП,


блок вентиляторного агрегата,


система автоматизации.


Принцип работы ПТБ-10Э

В теплообменной камере осуществляется процесс теплообмена между продуктами сгорания газового топлива, омывающими наружные поверхности труб оребрённых змеевиков, и нагреваемой средой, перемещающейся внутри.
Продукт, подлежащий нагреву, поступает в коллектор входной, где измеряются его температура и давление, а затем, распределяясь по четырём трубопроводам, входит в теплообменную камеру. При своем движении по секциям змеевиков продукт нагревается за счёт тепла от сгорания газового топлива, поступающего в пространство теплообменной камеры. Затем нагретый продукт направляется в технологический процесс.
Система автоматизации выполнена по блочно-функциональному принципу. Она представляет собой комплекс устройств контроля, управления и сигнализации, размещаемых непосредственно на технологической части печи и в помещении Заказчика.
Основное отличие ПТБ-10Э от печей ПТБ-10-64 и ПТБ-10А
Коэффициент полезного действия (КПД) печей ПТБ-10Э увеличен на 10% за счёт внедрения шестирядного змеевика вместо четырёхрядного. Кроме того, ПТБ-10Э оснащаются электромагнитными исполнительными механизмами.
Широкий модельный ряд печей прямого нагрева позволяет подобрать индивидуальное решение под Ваши условия эксплуатации для снижения капитальных затрат объекта строительства и достижения большего экономического эффекта.
Характеристики:


№ п/п
Параметр
ПТБ-10Э


1
 Номинальная тепловая мощность, МВт
5,5…13,9


2
Производительность по нагреваемому продукту, т/ч:



- нефтяная эмульсия обводненностью 30% при ΔТ=85°C
220



- нефтяная эмульсия обводненностью 30% при ΔТ=35°C
530


3
 Температура продукта, °С:



- на входе в печь, не менее
+5



- на выходе из печи, не более
+90


4
 КПД, % , не менее


5
Давление в продуктовом змеевике, МПа (кгс/см2):



 - рабочее, не более
6,3(63)



 расчетное
6,3(63)



 - пробное гидравлическое
6,3(63)


6
 Количество камер сгорания, шт.
4


7
 Масса, кг, не более:



 - печь (в нерабочем состоянии)
55000



- камера теплообменная
41650



- блок основания печи
9000



- блок вентиляторного агрегата
1500


8
 Срок службы, год, не менее
10


9
Средний ресурс до капитального ремонта, год
3,5
