LED49D05A-ZC29AG-01, LED49D05B-ZC29AG-01

ВНИМАНИЕ: Если ваша родная подсветка вышла из строя, то после замены необходимо ограничить ток подсветки на блоке питания.
На всех линейках проклеен теплопроводящий скотч.
Комплект планок LED подсветки LED49D05A-ZC29AG-01, LED49D05B-ZC29AG-01 характеристики:

Маркировка:

LED49D05A-ZC29AG-01 30349005214
LED49D05B-ZC29AG-01 30349005215


Рабочее напряжение одного светодиода: 3 В
Высота планки (подложка + линза): 9 мм
Диагональ экрана: 49″
Диаметр светорассеивателя: 17 мм
Длина каждой планки: 464 мм
Количество контактов на разъеме:

A тип: 2
B тип: 2/3


Количество светодиодов на каждой планке: 5 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий: 38-90-39 мм
Расстояние между центрами светодиодов: 100 мм
Тип светорассеивателя: вогнутый
Ширина подложки планок: 12 мм (17 мм ZC23AG)
Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги LED49D05A-ZC29AG-01, LED49D05B-ZC29AG-01:

LED49D05A-ZC23AG-03
LED49D05B-ZC23AG-03
LED49D05A-ZC29AG-01E
LED49D05B-ZC29AG-01E
LED49D05A-ZC23AG-08 (30349005206)
LED49D05B-ZC23AG-08 (30349005207) (в комплекте 2 планки В)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

V500DJ6-QE1
T500HVN07.5 и других.

Совместимость с моделями телевизоров диагональю 49″:

JVC: LT-49MA875, LT-50M650
Haier: LE50K6500U, LU50F31N, U50F31N, LS50AL88D91, LU50J51, LS50A51, U5OH3 LU5OC51 LS5OM31G, LE50K6000SF, LS50H610G, LS50AL88U71S
LS5OH610G LS50H610N LED5OK5100
Hitachi: 50C61
Konka: LED50K5100, KKTV AK50
TCL: M50A1 и другими.

ВНИМАНИЕ:

Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе прочие товары для ремонта электроники.
У некоторых аналогов может быть 1 планка «B» и 9 планок «A». Данный комплект легко заменит аналоги, из планки «B» легко можно сделать планку «A» установив перемычку между контактными площадками у пластикового разъема.

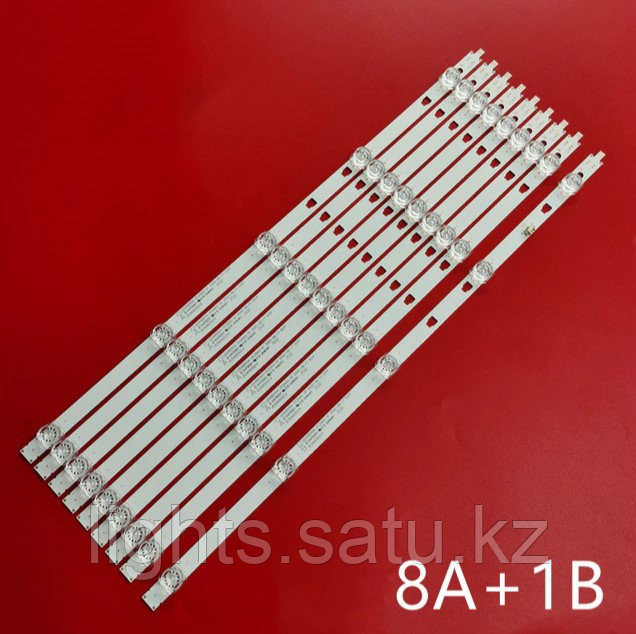

Полный комплект состоит из 9-ти планок:

LED49D05A-ZC29AG-01 30349005214 — 8 шт. (LED49D05A-ZC23AG-08 — 7 шт.)
LED49D05B-ZC29AG-01 30349005215 — 1 шт. (LED49D05B-ZC23AG-08 — 2 шт.)

Цена указана за полный комплект из 9-ти светодиодных планок.
