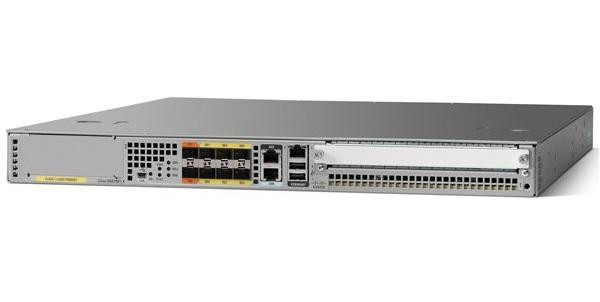

Маршрутизатор Cisco ASR1001X-AIS-AX

Маршрутизаторы Cisco ASR 1000 серии (Aggregation Service Router) - это серия пограничных маршрутизаторов, предназначенных для операторского и корпоративного рынка, и рассчитанные на использование в крупных вычислительных ЦОД и предназначенных для агрегации WAN соединений. Система Cisco ASR1000 состоит из шасси, маршрутизирующего процессора (route processor), встраиваемого сервисного процессора (embedded services processors, ESP). Это позволяет разделить задачи передачи трафика от функций управления трафиком, что увеличивает пропускную способность шасси. Все модели семейства ASR 1000 используют новый процессор Cisco QuantumFlow, благодаря чему достигается высокая производительность. В результате пропускная способность маршрутизаторов ASR1000 составляет от 2,5 Гбит в сек для младших моделей до 200 Гбит в сек в моделях ASR1006 и ASR1013.
Семейство ASR 1000 позволяет создавать различные конфигурации, что обеспечивается модульной конструкцией, выбором интерфейсных плат, поддержкой AC и DC питания, возможностями резервирования, выбором шасси с различной производительностью и множеством лицензий и апгрейдов.
Маршрутизаторы Cisco ASR 1000 серии работают под управлением операционной системы IOS XE, которая может быть модернизирована без отключения сервисов (ISSU, In Service Software Upgrade). Устройство Cisco ASR 1000 предоставляет интегрированные высокопроизводительные сервисы, включая мультигигабитное шифрование, поддержку широкополосных сетей, межсетевой экран, функции Network Based Application Recognition (NBAR) и Session border control, качество сервиса QoS и другие функции. Маршрутизаторы Cisco ASR1000 серии включают в себя базовые платформы ASR1001, ASR1002, ASR1004, ASR1006 и ASR1013. Платформы имеют встроенные порты 1Gb на борту, слоты расширения под интерфейсные модули, встроенные процессоры Embedded Services Processor (ESP), Route Processor (RP) и SPA Interface Processor (SIP). Серии Cisco ASR 1001-X, ASR 1002-X, ASR 1001-HX, ASR 1002-HX и ASR 1004 поддерживают резервирование на программном уровне (software redundancy), а Cisco ASR 1006, ASR 1006-X, ASR 1009-X и ASR 1013 обеспечивают аппаратное резервирование (hardware redundancy).
Технические характеристики Маршрутизатора Cisco ASR1001X-AIS-AX:



Scalability


2.5 Gbps to 20 Gbps




Targeted for


High-end branch office, enterprise WAN or Internet edge, managed services




Shared port adapters


1




Ethernet port adapters


N/A




Network interface modules (NIMs)


1




Embedded services processor slots


Integrated




Route processor slots


Integrated




Number of SPA interface processors (SIPs) supported


Integrated




Redundancy


Yes: Software




Number of SFP built-in GE ports


6




Number of SFP built-in 10GE ports


2




Integrated daughter card (IDC)


No




Redundant power supply


Yes: Dual power supply; option of either AC or DC




Airflow


Front to back




Height


Height: 1.71 in. (43.43 mm)




Width


17.3 in. (439.42 mm)




Depth


18.5 in. (470 mm)
